QGIS - 아파트 단지 배치도를 지도에 올려보기

아파트 청약 안내 전단지나 홈페이지에 보면 앞으로 지어질 아파트의 단지 배치도를 보여줍니다. 대부분 사람들은 이렇게 제공된 단지 배치도를 기존 지도에 올려서 중첩해 보면 좋겠다고 생각합니다. 그래야 주변의 교통, 마트, 병원, 학교, 학원 위치를 파악하기 쉽기 때문이죠.

QGIS를 통해 간단(?)하게 확인하는 방법을 소개해 드리겠습니다.

대략의 순서는 다음과 같습니다.



1. QGIS를 다운로드 받습니다.
2. QGIS에서 TMS for Korea 플러그인을 설치합니다.
3. 아파트 단지 배치도를 불러옵니다.
4. 단지배치도와 지도의 동일한 특정 위치들을 1:1로 맵핑시킵니다.
5. 매핑 완료한 단지배치도를 지도사진(래스터)로 변환합니다.
6. 기존 지도에 중첩된 단지 배치도를 확인합니다.

1. QGIS 홈페이지에서 다운로드 받습니다.

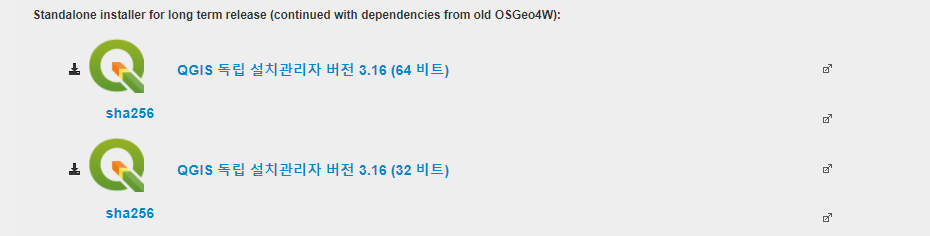

QGIS 독립설치 버전을 다운로드 후 설치

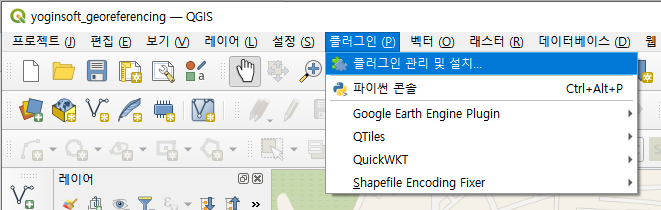

2. QGIS를 설치하고 실행한 후, 플러그인 > 플러그인 관리 및 설치 메뉴 TMS for Korea 설치

QGIS 플러그인 설치

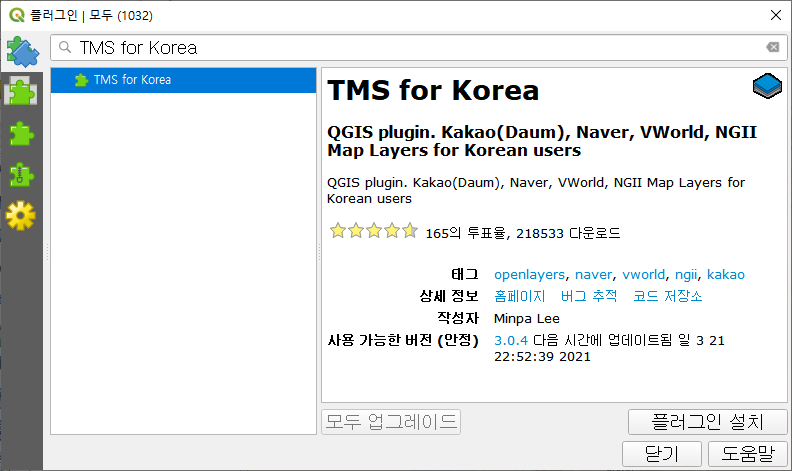

카카오, 네이버, 브이월드 지도 등을 추가할 수 있는 QGIS 플러그인

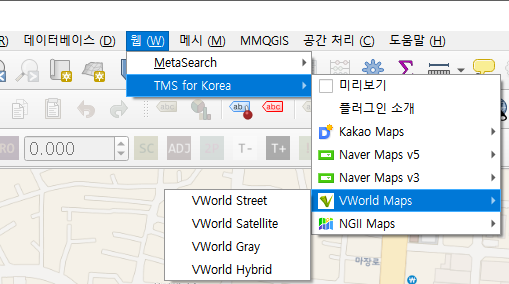

TMS for Korea 플러그인 설치 후, 웹 > TMS for Korea 메뉴를 선택하면 카카오, 브이월드 맵을 가져올 수 있습니다(하지만, 현재 네이버 지도는 오류가 나네요. 추후 수정될 것으로 기대합니다).

국토부 제공 브이월드 지도를 추가

예제에서는 국토부에서 제공하는 브이월드 제공 배경지도를 추가해 봅니다.

4. 아파트 단지 배치도를 지리 참조자 메뉴를 통해서 불러옵니다.

레스터 > 지리참조자(georeferencing)

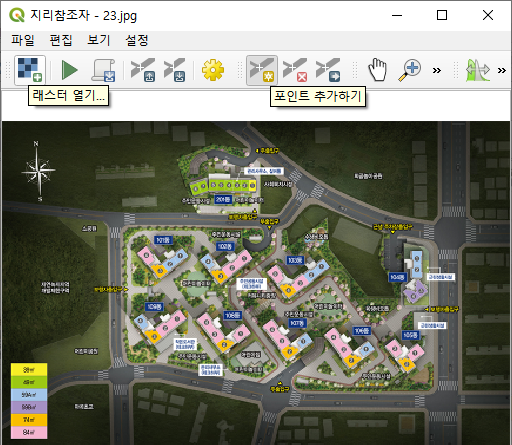

지리참조자 래스터 열기로 단지 배치도 열기

아파트 단지 배치도에서 지도와 동일한 위치로 판단되는 점을 추가하고(예제에서는 진입로, 모퉁이, 횡단보도 등의 위치를 지정) 지도화면에서도 선택합니다. 정확한 점들을 많을수록 변환이 잘 이루어 집니다.

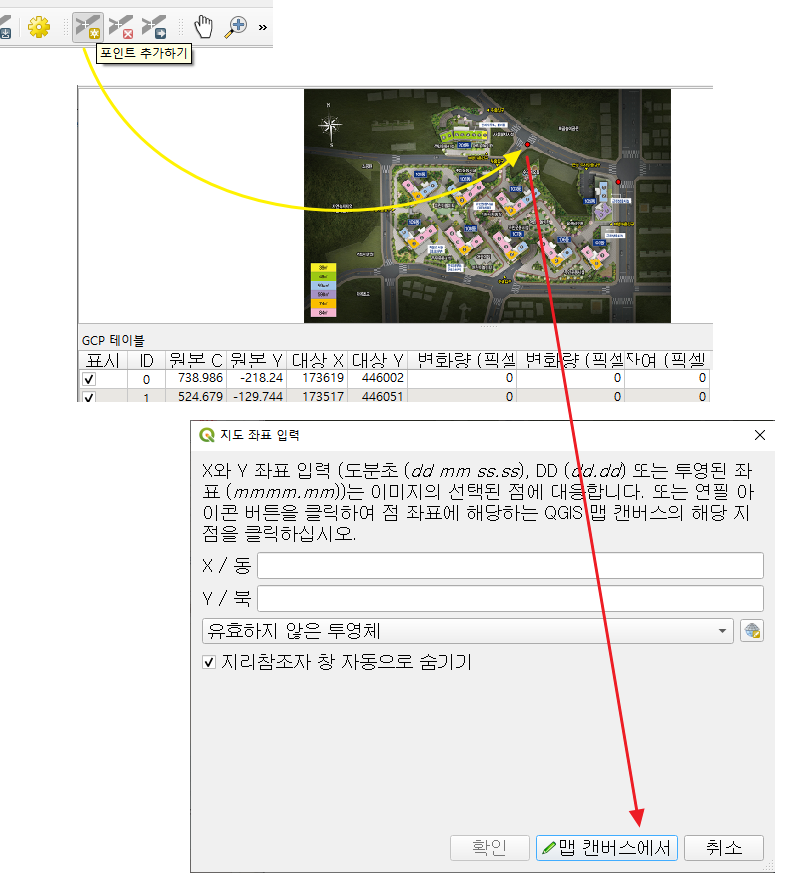

포인트 추가 후 맵 캔버스에서 동일한 위치 클릭

5. 변환(지오레퍼런싱) 시작

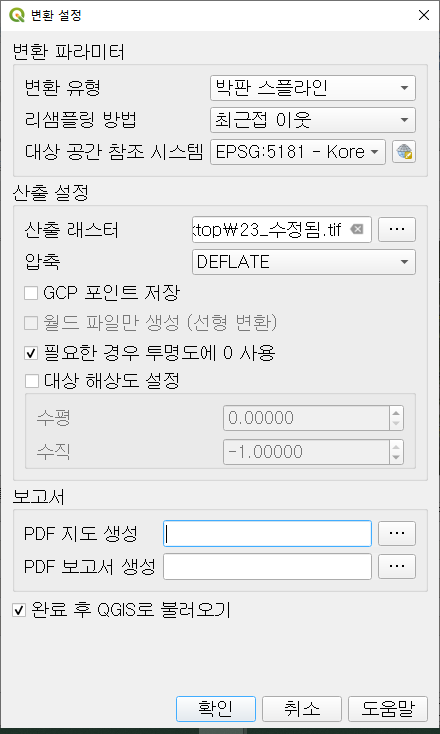

지오레퍼런싱 변환을 시작하면 변환 설정하라는 메시지가 표시될 경우가 있는데, 툴바에서 노란 톱니바퀴를 누르면 변환설정이 가능합니다. 별다른 수정없이 확인을 누르셔도 됩니다.

지오레퍼런싱 변환 시작

변환 설정 화면

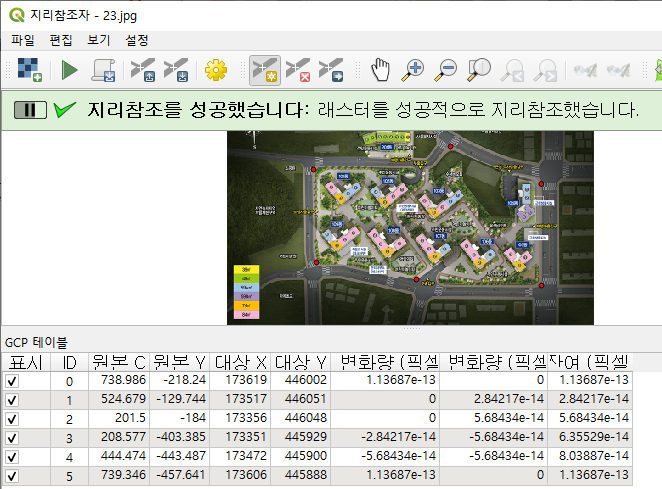

변환이 성공하면 아래처럼 "지리참조를 성공했습니다." 라는 메시지가 표시됩니다.

지리참조 성공

6. 기존 지도와 중첩된 배치도를 확인합니다.

브이월드 배경지도와 중첩

이렇게 변환된 단지 배치도는 공간정보를 포함한 GeoTiff 파일이기 때문에, 다른 GIS 프로그램에서도 사용하거나 응용이 가능합니다.
